ANDAMENTO PROGRESSIVO E STAZIONARIO DI UN ONDA PIANA

Click to rate this post!
[Total: 1 Average: 5]

Da questo codice è intuibile il significato del parametro ROS molto utile nel campo delle guide d’onde per definire le caratteristiche delle onde elettromagnetiche.

clear all;
clc;
z=0:0.03:20;
whitebg;
Ei=input('assegnare il valore di Ei (numero complesso): ');
Er=input('assegnare il valore di Er (numero complesso): ');
w=input('assegnare la pulsazione w: ');
k=input('assegnare il modulo di k: ');
E=Ei*exp(-i*k*z)+Er*exp(i*k*z);
ROS=(abs(Ei)+abs(Er))/(abs(Ei)-abs(Er))
for t=0:0.15:4
e=real(E*exp(i*w*t));
plot(z,30*exp(0*z),'b');
hold on;
plot(z,-30*exp(0*z),'b');
hold on;
plot(z,e,'b');
end

Esecuzione del programma

assegnare il valore di Ei (numero complesso): 6+8i
assegnare il valore di Er (numero complesso): 5+4i
assegnare la pulsazione w: 1
assegnare il modulo di k: 1
ROS =4.5604

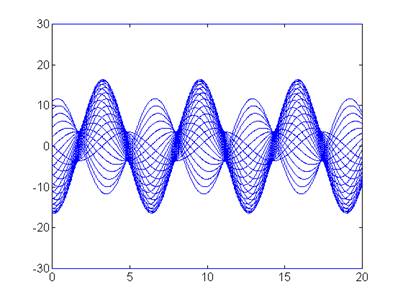

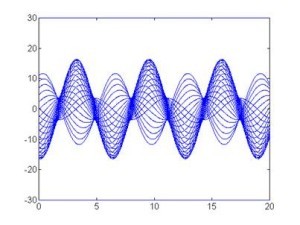

ONDA STAZIONARIA PROGRESSIVA

assegnare il valore di Ei (numero complesso): 6+8i
assegnare il valore di Er (numero complesso): 6+8i
assegnare la pulsazione w: 1
assegnare il modulo di k: 1
ROS =Inf

ONDA SOLO STAZIONARIA

assegnare il valore di Ei (numero complesso): 6+8i
assegnare il valore di Er (numero complesso): 0
ssegnare la pulsazione w: 1
assegnare il modulo di k: 1
ROS = 1

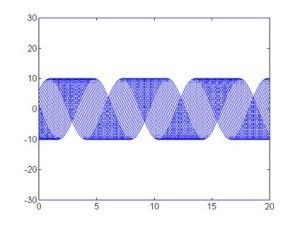

ONDA SOLO PROGRESSIVA
