Amplificatore di onde quadre da 5 a 10V ad alta frequenza

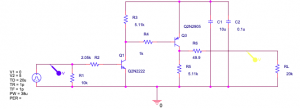

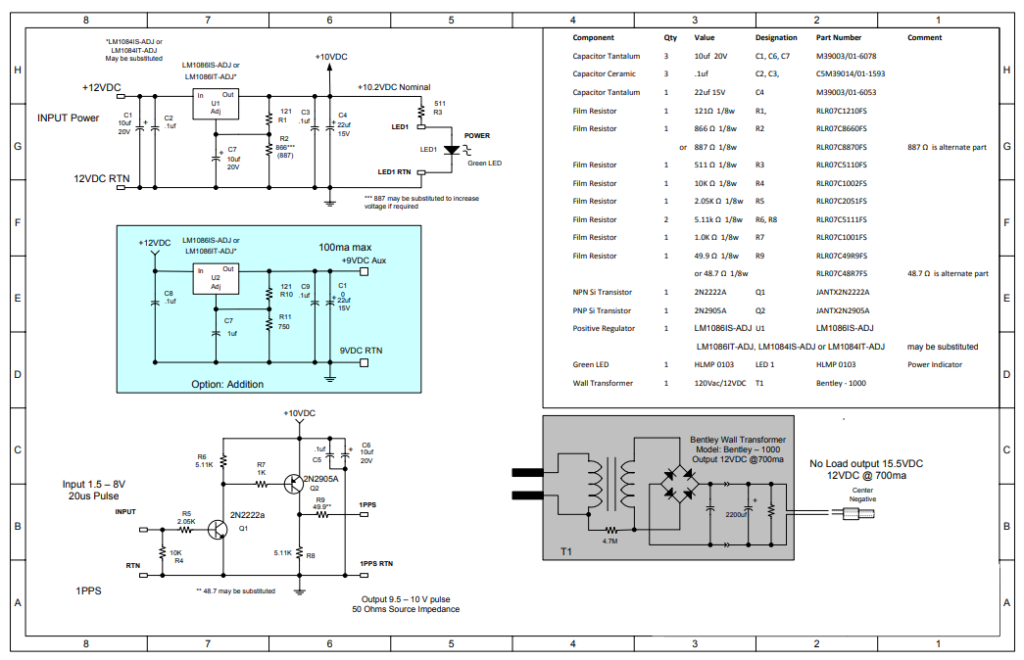

Nel presente articolo, verrà illustrato un circuito di amplificazione progettato per trasformare onde quadre ad alta frequenza da 5V a 10V. Questo circuito è stato appositamente concepito per amplificare segnali di impulso con una durata di 20 microsecondi, al fine di simulare un segnale di 10V con frequenza di 1PPS, comunemente utilizzato come uscita nei ricevitori GPS.

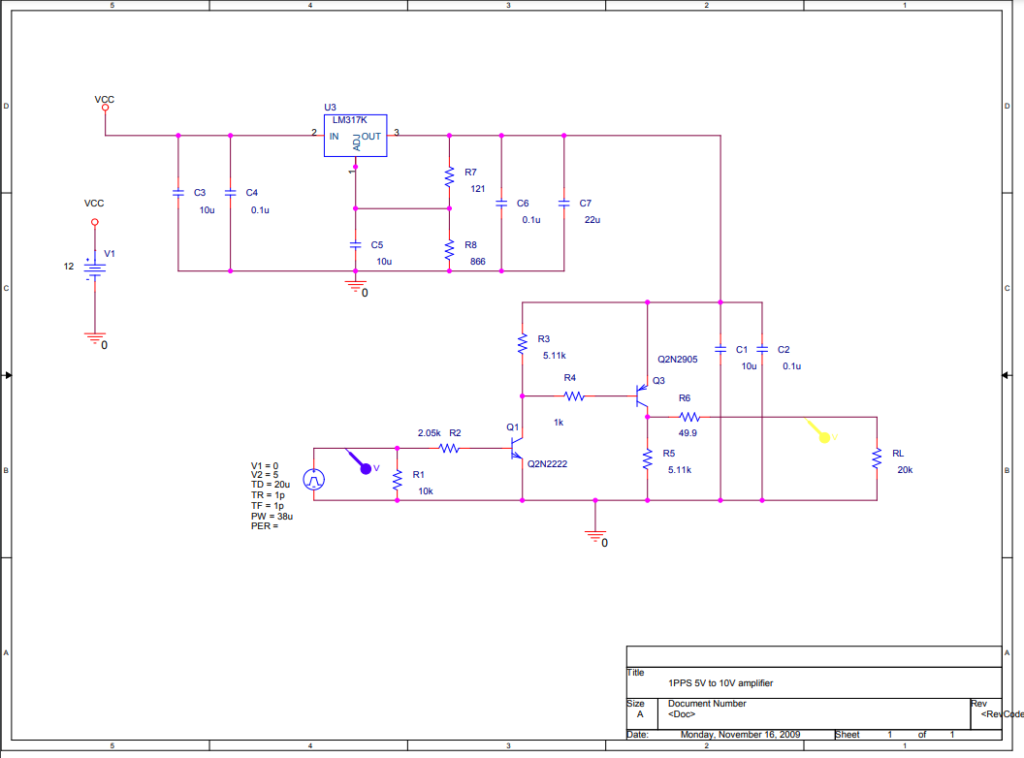

Il circuito è stato simulato con PSPICE fornendo in ingresso un segnale di inpulso di 40us

Si può osservare che il circuito presenta un ritardo di soli 2 microsecondi tra l’ingresso e l’uscita, il che lo rende adatto all’amplificazione di segnali impulsivi con durate dell’ordine di 10 microsecondi. Pertanto, è perfettamente idoneo per l’amplificazione del segnale 1PPS con una durata di 20 microsecondi.

UN ESEMPIO FUNZIONANTE CON INTERRUPT E COMUNICAZIONE SERIALE

Questo amplificatore è stato utilizzato per amplificare l’impulso generato da Arduino descritto nel post allegato
