Esercizi sulla trasformata di Fourier svolti, con i grafici

Dodici esercizi con soluzione: esponenziali, impulsi ritardati, convoluzione, modulazione, dualità, Parseval, filtro RC, energia in banda, aliasing, principio di indeterminazione.

ielettronica 25 ottobre 2026 9 min di lettura 1 commento

https://www.electronics-engineering.com/esercizi-trasformata-di-fourier-svolti

Nessun voto ancora: sii il primo a votare questa pagina.

Esercizi sulla trasformata di Fourier del tipo che si danno nei corsi di Metodi matematici per l’ingegneria e di Teoria dei segnali, in tre livelli: base, con le trasformate dalla definizione; medio, con proprietà, convoluzione, dualità e Parseval; esame, con filtri, energia, campionamento e principio di indeterminazione. Il risultato è indicato subito; la soluzione completa, con il grafico, si apre con un clic. Convenzione: $F(\omega) = \int f(t)e^{-i\omega t}dt$ ; $\text{sinc}(x) = \frac{\sin x}{x}$ .

Livello base

Esercizio 1. L’esponenziale bilatero

Calcola la trasformata di $f(t) = e^{-a|t|}$ , con $a \gt 0$ .

Risultato: $F(\omega) = \dfrac{2a}{a^2 + \omega^2}$ .

Soluzione

Si spezza l’integrale nei due semiassi:

$F(\omega) = \int_{-\infty}^{0}e^{(a - i\omega)t}dt + \int_0^{\infty}e^{-(a + i\omega)t}dt = \frac{1}{a - i\omega} + \frac{1}{a + i\omega} = \frac{2a}{a^2 + \omega^2}$

Gli integrali convergono perché $a \gt 0$ . La trasformata è reale e pari, come il segnale (un segnale reale e pari ha spettro reale e pari). La forma $\frac{1}{a^2 + \omega^2}$ si chiama lorentziana: è lo spettro del rumore che esce da un filtro RC.

Esponenziale bilatero e sua trasformata — A sinistra il segnale e alla meno a valore assoluto di t con a uguale a 1, con una punta nell’origine; a destra la trasformata, una lorentziana di altezza 2.

Esercizio 2. L’esponenziale unilatero: modulo e fase

Calcola la trasformata di $f(t) = e^{-at}u(t)$ e scrivine modulo e fase. Quanto valgono per $\omega = a$ ?

Risultato: $F = \dfrac{1}{a + i\omega}$ ; $|F| = \dfrac{1}{\sqrt{a^2 + \omega^2}}$ , $\arg F = -\arctan\dfrac{\omega}{a}$ ; in $\omega = a$ : $\dfrac{1}{a\sqrt 2}$ e $-45°$ .

Soluzione

$F(\omega) = \int_0^\infty e^{-(a + i\omega)t}dt = \dfrac{1}{a + i\omega}$ .

Moltiplicando per il coniugato: $F = \dfrac{a - i\omega}{a^2 + \omega^2}$ , quindi $|F| = \dfrac{1}{\sqrt{a^2 + \omega^2}}$ e $\arg F = -\arctan(\omega/a)$ .

In $\omega = a$ il modulo è $\frac{1}{\sqrt 2}$ del valore in 0 (cioè $-3$ dB) e la fase è $-45°$ . È la frequenza di taglio del filtro RC, con $a = 1/RC$ : la risposta impulsiva del filtro è proprio $\frac{1}{RC}e^{-t/RC}u(t)$ .

Esponenziale unilatero e il suo spettro — A sinistra il segnale, che salta a 1 nell’origine e poi decresce; a destra il modulo della trasformata, in blu, e la fase, in rosso tratteggiato, che va da più 90 a meno 90 gradi passando per zero.

Esercizio 3. Un impulso ritardato

Calcola la trasformata dell’impulso che vale 1 per $2 \lt t \lt 4$ e 0 altrove. Che cosa cambia rispetto all’impulso centrato nell’origine?

Risultato: $F(\omega) = 2\,\text{sinc}(\omega)\,e^{-3i\omega}$ ; il modulo è lo stesso, la fase diventa lineare.

Soluzione

L’impulso ha durata $T = 2$ ed è centrato in $t_0 = 3$ : è $\text{rect}_2(t - 3)$ . L’impulso centrato ha trasformata $T\,\text{sinc}(\omega T/2) = 2\,\text{sinc}(\omega)$ (lezione), e per la proprietà del ritardo si moltiplica per $e^{-i\omega t_0}$ :

$F(\omega) = 2\,\text{sinc}(\omega)\,e^{-3i\omega}$

Il modulo $2|\text{sinc}(\omega)|$ non cambia: lo spettro di ampiezza non dice quando avviene il segnale. Cambia la fase, che aggiunge $-3\omega$ : una retta di pendenza uguale a meno il ritardo. È il motivo per cui un filtro che non deve deformare un segnale deve avere fase lineare (tutte le frequenze ritardate dello stesso tempo).

Impulso ritardato e suo spettro — A sinistra l’impulso tra 2 e 4; a destra il modulo della trasformata, in blu, uguale a quello dell’impulso centrato, e la fase, in rosso tratteggiato, che scende linearmente e viene riportata tra meno pi greco e pi greco.

Esercizio 4. Il triangolo come convoluzione

Mostra che la convoluzione di $\text{rect}_1$ con se stesso è il triangolo $\text{tri}_1$ (base da $-1$ a 1, altezza 1) e ricava la trasformata del triangolo.

Risultato: $\mathcal F\{\text{tri}_1\} = \text{sinc}^2(\omega/2)$ .

Soluzione

$(\text{rect}_1 * \text{rect}_1)(t) = \int\text{rect}_1(\tau)\,\text{rect}_1(t - \tau)\,d\tau$ è la lunghezza della sovrapposizione tra l’intervallo $[-\frac{1}{2}, \frac{1}{2}]$ e lo stesso intervallo traslato di $t$ . È 1 per $t = 0$ , decresce linearmente fino a 0 per $|t| = 1$ : $1 - |t|$ , il triangolo.

Per il teorema di convoluzione la trasformata è il prodotto: $\left(\text{sinc}(\omega/2)\right)^2$ .

Calcolarla direttamente dalla definizione richiederebbe due integrazioni per parti: la convoluzione è una scorciatoia potente.

Triangolo e suo spettro — A sinistra il triangolo di base da meno 1 a 1; a destra la sua trasformata, sinc al quadrato, sempre positiva, confrontata con il modulo della sinc semplice tratteggiato.

Livello medio

Esercizio 5. La modulazione d’ampiezza

Un segnale $x(t)$ ha spettro triangolare, nullo per $|\omega| \gt 2$ . Si trasmette $y(t) = x(t)\cos(8t)$ . Disegna lo spettro di $y$ e spiega come si recupera $x$ .

Risultato: $Y(\omega) = \frac{1}{2}X(\omega - 8) + \frac{1}{2}X(\omega + 8)$ : due copie dimezzate centrate in $\pm 8$ .

Soluzione

$\cos 8t = \frac{1}{2}\left(e^{i8t} + e^{-i8t}\right)$ , e per la proprietà di modulazione ogni esponenziale trasla lo spettro: $Y(\omega) = \frac{1}{2}X(\omega - 8) + \frac{1}{2}X(\omega + 8)$ .

Le copie occupano le bande $6 \lt |\omega| \lt 10$ e non si sovrappongono perché $8 \gt 2$ . Per recuperare $x$ (demodulazione) si moltiplica di nuovo per $\cos 8t$ : si ottiene $\frac{1}{2}x(t) + \frac{1}{2}x(t)\cos 16t$ , e un filtro passa basso elimina il termine a pulsazione 16. È lo schema di ogni radio AM e, con piccole varianti, della trasmissione digitale.

Spettro prima e dopo la modulazione — A sinistra lo spettro del segnale in banda base; a destra lo spettro modulato, con due copie di altezza metà centrate in più e meno omega zero.

Esercizio 6. La dualità

Sapendo che $\mathcal F\{e^{-|t|}\} = \frac{2}{1 + \omega^2}$ , calcola la trasformata di $f(t) = \frac{1}{1 + t^2}$ senza integrare.

Risultato: $\pi\,e^{-|\omega|}$ .

Soluzione

Dualità: se $g(t) \leftrightarrow G(\omega)$ , allora $G(t) \leftrightarrow 2\pi g(-\omega)$ . Con $g = e^{-|t|}$ , $G = \frac{2}{1 + \omega^2}$ :

$\mathcal F\left\{\frac{2}{1 + t^2}\right\} = 2\pi e^{-|\omega|} \quad\Rightarrow\quad \mathcal F\left\{\frac{1}{1 + t^2}\right\} = \pi e^{-|\omega|}$

Calcolarla direttamente richiederebbe il teorema dei residui (lezione). Controllo: $F(0) = \pi = \int\frac{dt}{1 + t^2}$ , l’area del segnale.

Si noti che il segnale è liscio (infinitamente derivabile) e lo spettro decresce in modo esponenziale; lo spettro ha una punta in 0 e il segnale decresce solo come $1/t^2$ . Regolarità da una parte, decadimento dall’altra.

La funzione 1 su 1 più t quadro e la sua trasformata — A sinistra il segnale, liscio e con code lente; a destra la trasformata divisa per pi greco, l’esponenziale e alla meno valore assoluto di omega, con una punta nell’origine.

Esercizio 7. Un integrale con Parseval

Usa il teorema di Parseval per calcolare $\displaystyle\int_{-\infty}^{\infty}\text{sinc}^2(t)\,dt$ .

Risultato: $\pi$ .

Soluzione

L’impulso $\text{rect}_2$ (1 per $|t| \lt 1$ ) ha trasformata $2\,\text{sinc}(\omega)$ . Parseval:

$\int|\text{rect}_2|^2dt = \frac{1}{2\pi}\int 4\,\text{sinc}^2(\omega)\,d\omega$

Il primo membro vale 2 (la durata). Quindi $\int\text{sinc}^2(\omega)\,d\omega = 2\cdot\frac{2\pi}{4} = \pi$ .

Un integrale difficile nel tempo diventa banale in frequenza. Con la stessa idea, usando la trasformata stessa invece di Parseval (area = valore in 0 della trasformata), si trova anche $\int\text{sinc}(t)\,dt = \pi$ .

Il quadrato della sinc — L’area sotto la curva, colorata, vale pi greco; quasi tutta è concentrata nel lobo centrale tra meno pi greco e pi greco.

Esercizio 8. La derivata in frequenza

Calcola la trasformata di $f(t) = t\,e^{-at}u(t)$ usando la proprietà $\mathcal F\{t\,g(t)\} = iG'(\omega)$ .

Risultato: $\dfrac{1}{(a + i\omega)^2}$ .

Soluzione

Con $g = e^{-at}u(t)$ , $G = \frac{1}{a + i\omega}$ e $G'(\omega) = -\frac{i}{(a + i\omega)^2}$ . Quindi $F = i\cdot\left(-\frac{i}{(a + i\omega)^2}\right) = \frac{1}{(a + i\omega)^2}$ .

Modulo: $\frac{1}{a^2 + \omega^2}$ , che decresce come $1/\omega^2$ : il segnale è continuo in 0 (vale 0 da entrambi i lati), ma la derivata salta da 0 a 1. È esattamente la regola sul decadimento dell’approfondimento.

Il segnale t per e alla meno t e il modulo della sua trasformata — A sinistra il segnale, che parte da zero senza salti, sale fino al massimo in t uguale a 1 e decresce; a destra il modulo della trasformata, che decresce come 1 su omega quadro.

Livello esame

Esercizio 9. Un impulso attraverso un filtro RC

Un impulso rettangolare di ampiezza 1 e durata $T = 2$ entra in un filtro RC con $\tau = RC = 0{,}5$ . Calcola l’uscita nel tempo con la convoluzione e spiega il risultato in frequenza.

Risultato: $y(t) = 1 - e^{-t/\tau}$ per $0 \lt t \lt T$ , $y(t) = (1 - e^{-T/\tau})e^{-(t - T)/\tau}$ per $t \gt T$ ; $y(T) = 0{,}982$ .

Soluzione

Risposta impulsiva $h(t) = \frac{1}{\tau}e^{-t/\tau}u(t)$ . L’uscita è $y(t) = \int_0^{\min(t, T)}\frac{1}{\tau}e^{-(t - s)/\tau}ds$ .

Per $0 \lt t \lt T$ : $y = e^{-t/\tau}\left[e^{s/\tau}\right]_0^t = 1 - e^{-t/\tau}$ . Per $t \gt T$ : $y = e^{-t/\tau}(e^{T/\tau} - 1) = (1 - e^{-T/\tau})e^{-(t - T)/\tau}$ . Alla fine dell’impulso $y(T) = 1 - e^{-4} = 0{,}982$ .

In frequenza. $Y(\omega) = \frac{2\,\text{sinc}(\omega)e^{-i\omega}}{1 + i\omega\tau}$ . Il filtro attenua le componenti oltre $1/\tau = 2$ rad/s: sono quelle che formano i fronti ripidi, che infatti diventano esponenziali. Il lobo principale dello spettro dell’impulso (fino a $\pi$ rad/s) passa quasi tutto, e l’uscita arriva vicino al livello 1. Con $\tau$ molto più grande di $T$ l’uscita resterebbe piccola: il filtro “non farebbe in tempo” a seguire l’impulso.

Risposta di un filtro RC a un impulso rettangolare — L’impulso d’ingresso, tratteggiato, e l’uscita, in blu, che sale con andamento esponenziale durante l’impulso e poi si scarica.

Esercizio 10. Quanta energia sta nella banda

Per il segnale $f(t) = e^{-at}u(t)$ , che frazione dell’energia sta nella banda $|\omega| \lt a$ ?

Risultato: 50 %.

Soluzione

Energia totale nel tempo: $\int_0^\infty e^{-2at}dt = \frac{1}{2a}$ .

In frequenza, $|F|^2 = \frac{1}{a^2 + \omega^2}$ , e l’energia nella banda è

$\frac{1}{2\pi}\int_{-a}^{a}\frac{d\omega}{a^2 + \omega^2} = \frac{1}{2\pi}\cdot\frac{2}{a}\arctan 1 = \frac{1}{2\pi}\cdot\frac{2}{a}\cdot\frac{\pi}{4} = \frac{1}{4a}$

Frazione: $\frac{1/(4a)}{1/(2a)} = 50$ %. Per contenere il 90 % servirebbe $|\omega| \lt a\tan(0{,}45\pi) = 6{,}3\,a$ : le code lente della lorentziana rendono larga la banda di un segnale con un salto.

Densità spettrale di energia dell'esponenziale unilatero — La curva è il modulo quadro della trasformata; l’area colorata, tra meno a e a, è metà dell’area totale.

Esercizio 11. L’aliasing

Un segnale $\cos(2\pi\cdot 3000\,t)$ viene campionato a 5 kHz. Che frequenza “vede” il processore? E se si campionasse a 8 kHz?

Risultato: 2 kHz a 5 kHz di campionamento; 3 kHz (corretto) a 8 kHz.

Soluzione

Con $f_c = 5$ kHz il limite di Nyquist è 2,5 kHz, e 3 kHz lo supera. I campioni sono $\cos(2\pi\cdot 3000\cdot n/5000) = \cos(1{,}2\pi n)$ . Poiché $\cos(1{,}2\pi n) = \cos(2\pi n - 0{,}8\pi n) = \cos(0{,}8\pi n)$ , sono identici a quelli di un coseno a $0{,}8\pi\cdot 5000/(2\pi) = 2000$ Hz.

In generale la frequenza apparente è la distanza dal multiplo più vicino di $f_c$ : $|3 - 5| = 2$ kHz. Il processore non ha alcun modo di distinguerle: l’informazione è persa al momento del campionamento.

A 8 kHz il limite è 4 kHz e il segnale a 3 kHz è rappresentato correttamente.

Aliasing di un coseno a 3 kHz campionato a 5 kHz — La curva blu è il coseno a 3 kHz, quella rossa tratteggiata un coseno a 2 kHz: i punti neri, i campioni presi ogni 0,2 ms, stanno su entrambe.

Esercizio 12. Il principio di indeterminazione per la gaussiana

Per $f(t) = e^{-t^2/(2\sigma^2)}$ , calcola la durata $\Delta t$ e la banda $\Delta\omega$ definite come nell’approfondimento, e verifica che il prodotto vale $\frac{1}{2}$ .

Risultato: $\Delta t = \frac{\sigma}{\sqrt 2}$ , $\Delta\omega = \frac{1}{\sigma\sqrt 2}$ , prodotto $\frac{1}{2}$ .

Soluzione

$|f|^2 = e^{-t^2/\sigma^2}$ è una gaussiana con varianza $\frac{\sigma^2}{2}$ (si confronta con $e^{-t^2/(2s^2)}$ : $s^2 = \sigma^2/2$ ). La media pesata di $t^2$ è la varianza: $\Delta t^2 = \frac{\sigma^2}{2}$ .

In frequenza $|F|^2 \propto e^{-\sigma^2\omega^2}$ , gaussiana con varianza $\frac{1}{2\sigma^2}$ : $\Delta\omega^2 = \frac{1}{2\sigma^2}$ .

Prodotto: $\Delta t\,\Delta\omega = \frac{\sigma}{\sqrt 2}\cdot\frac{1}{\sigma\sqrt 2} = \frac{1}{2}$ , il minimo possibile. Nessun altro segnale è altrettanto concentrato nel tempo e in frequenza: per questo gli impulsi gaussiani si usano nei radar e nelle comunicazioni (modulazione GMSK del GSM, Bluetooth).

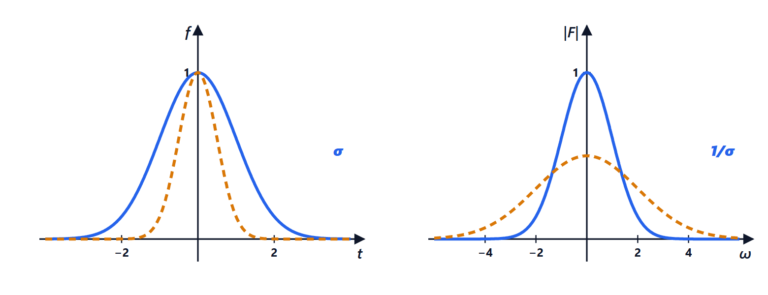

Gaussiane e loro trasformate — Restringere la gaussiana nel tempo la allarga in frequenza, e il prodotto delle due larghezze resta costante.
