Differenze finite per le equazioni iperboliche: upwind, Lax-Wendroff e condizione CFL

Questo approfondimento completa la lezione sulle differenze finite con la classe di equazioni più delicata da risolvere numericamente: le equazioni iperboliche, che descrivono fenomeni di trasporto e propagazione a velocità finita, come un inquinante portato da un fiume, un segnale su una linea di trasmissione, un’onda d’urto. Partiamo dal modello più semplice, l’equazione di trasporto lineare, e vediamo perché lo schema più “naturale” è instabile, come lo si corregge e che cosa dice la condizione di Courant.

L’equazione di trasporto

ha soluzione esatta : il profilo iniziale trasla verso destra con velocità senza deformarsi. Lungo le caratteristiche la soluzione è costante: l’informazione viaggia da sinistra verso destra. È un banco di prova ideale, perché la soluzione esatta è nota e ogni deformazione del profilo è un errore del metodo.

Lo schema centrato è instabile

Con la differenza in avanti nel tempo e quella centrata nello spazio, la più precisa:

Sembra ragionevole, ma è instabile per qualsiasi . Per vederlo si usa l’analisi di von Neumann: si sostituisce (un’onda di numero d’onda ) e si calcola il fattore di amplificazione :

Ogni componente cresce a ogni passo. Lo schema è consistente ma non stabile, e per il teorema di Lax-Richtmyer non converge.

Lo schema upwind

La correzione è guardare da dove arriva l’informazione. Con arriva da sinistra, quindi si usa la differenza all’indietro:

Se il nuovo valore è una media pesata con pesi positivi: lo schema è stabile e non crea oscillazioni. Il fattore di amplificazione ha proprio quando : è la condizione di Courant-Friedrichs-Lewy. Con lo schema è esatto (, il profilo si sposta di una cella a ogni passo).

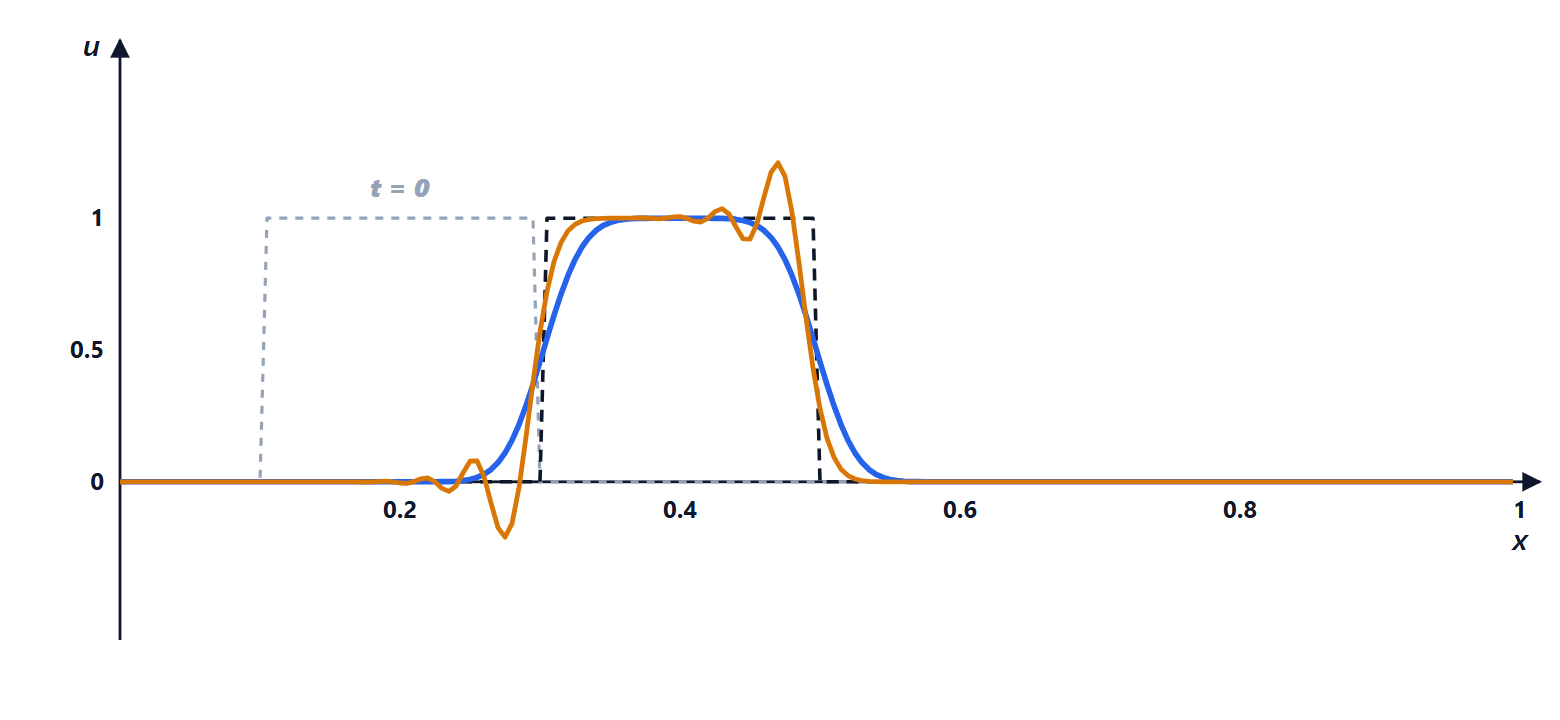

Il prezzo è l’accuratezza: l’upwind è del primo ordine e introduce diffusione numerica. Un gradino viene trasportato ma i suoi spigoli si arrotondano progressivamente, come se ci fosse un piccolo termine di diffusione che l’equazione vera non ha. Si vede scrivendo l’equazione modificata: lo schema risolve in realtà .

Lax-Friedrichs e Lax-Wendroff

• Lax-Friedrichs sostituisce nello schema centrato con la media dei vicini, . Diventa stabile per , ma è ancora più diffusivo dell’upwind.
• Lax-Wendroff usa lo sviluppo di Taylor al secondo ordine nel tempo e l’equazione stessa per sostituire :

È del secondo ordine e stabile per , con poca diffusione. Ma vicino ai salti produce oscillazioni spurie (sovraelongazioni prima e dopo il gradino), simili al fenomeno di Gibbs della serie di Fourier.

Il teorema di Godunov e gli schemi moderni

Godunov dimostrò nel 1959 che nessuno schema lineare di ordine superiore al primo può trasportare un salto senza creare oscillazioni. O si accetta la diffusione (primo ordine) o le oscillazioni (ordine superiore). Gli schemi moderni aggirano il teorema essendo non lineari: usano un metodo del secondo ordine dove la soluzione è regolare e passano automaticamente a uno del primo ordine vicino ai salti, con i cosiddetti limitatori di flusso (schemi TVD, MUSCL, WENO). Sono gli schemi usati nei programmi di fluidodinamica computazionale per simulare onde d’urto e flussi supersonici.

Sistemi iperbolici e coefficienti variabili

Le equazioni dei telegrafisti per una linea di trasmissione,

(con e induttanza e capacità per unità di lunghezza), sono un sistema iperbolico. Diagonalizzando la matrice dei coefficienti (gli autovalori sono ) il sistema si spezza in due equazioni di trasporto, un’onda che va avanti e una che torna indietro: le stesse onde progressive e riflesse dell’analisi delle linee. Per ciascuna si applica l’upwind nella direzione giusta, e la condizione di Courant si impone con la velocità più grande. Con coefficienti variabili (una linea con impedenza che cambia lungo il percorso) la velocità locale cambia da punto a punto, e il passo temporale va scelto in base alla velocità massima su tutta la griglia.
